JCFJ系列內分級機械粉碎機
關鍵詞：
產品概述：:JCFJ系列內分級機械粉碎機是我公司結合國內外技術研制的新一代超微機械式粉碎設備。該機內裝蝸輪分級機，能使被粉碎后的合格細粉及時分離，迅速排出機外，避免”過粉碎”，不僅能制取超微粉，而且還有產品粒度分布窄、均齊性高、顆粒形狀便于控制、產品分散性好、可廣泛應用于化工、冶金、礦業、能源、電子、醫藥、農藥、塑料、造紙、顏料、涂料、染料、磨料、食品、化妝品等行業，能對各種有機物和無機物進行干式粉碎和分級作業。
相關介紹
JCFJ系列內分級機械粉碎機
主要用途::JCFJ系列內分級機械粉碎機是我公司結合國內外技術研制的新一代超微機械式粉碎設備。該機內裝蝸輪分級機，能使被粉碎后的合格細粉及時分離，迅速排出機外，避免”過粉碎”，不僅能制取超微粉，而且還有產品粒度分布窄、均齊性高、顆粒形狀便于控制、產品分散性好、可廣泛應用于化工、冶金、礦業、能源、電子、醫藥、農藥、塑料、造紙、顏料、涂料、染料、磨料、食品、化妝品等行業，能對各種有機物和無機物進行干式粉碎和分級作業。

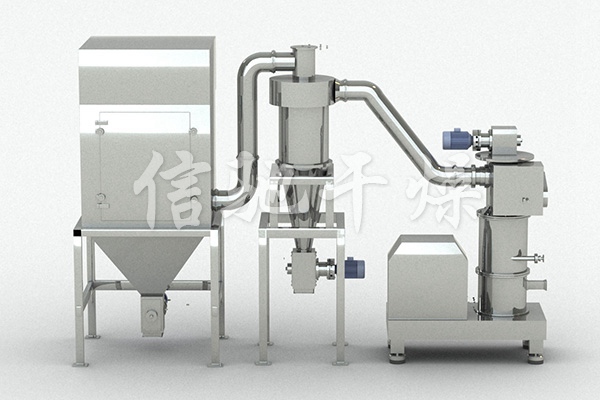

工作原理:JCFJ系列內分級機械粉碎機主要機構由固定在粉碎轉盤外周上的沖擊錘塊與襯板組成的粉碎室部件，通過傳動帶與驅動電機相連，水平地安裝在機架上；粉碎室中部裝有進氣管；蝸輪分級機與排氣管構成的分級室部件置于粉碎室筒體的上方；分級室與排氣管端面設有氣封隔離，以阻止粗粉進入成品，在轉子滾動軸承前置有氣封保護，以防止微粉進入滾動軸承。整個裝置簡潔、緊湊。粉碎時，待粉碎物料由送料裝置均勻送到分級室，在這里進行預先分級，原料中的合格顆粒經分級后從排氣管排出，粗顆粒進入粉碎室，在沖擊錘塊的高速沖擊和研磨作用下被粉碎，粉碎后的物料經進氣管進入的上升氣流作用下輸送到蝸輪分級機進行先分級，合格顆粒經分級后從排氣管隨尾氣一起排出后收集為產品，粗顆粒再次返回粉碎室繼續粉碎。產品收集部分由旋風分離器和脈沖除塵器及離心風機組成，將粉碎合格的產品收集。
產品特點:該機顯著的特點是具有預先分級和檢查分級功能，原料中的合格顆粒經分級后直接排出，有助于提高粉碎效率、降低能耗。該機粉碎效率高、能耗低、磨損極小，能粉碎高硬度的物料、產品粒度分布窄，粒度調整極為方便，操作方便、全封閉作業，抗污染性好、適用范圍廣、設備運行平穩、運行可靠。
技術參數:
|
型號 |
JCFJ-400 |
JCFJ-600 |
JCFJ-1000 |
|
加料粒徑 |
≤5mm |
≤10mm |
≤15mm |
|
粉碎細度 |
200-1000mesh |
200-1000mesh |
200-1000mesh |
|
粉碎電機功率 |
11kw |
30kw |
75kw |
|
分級電機功率 |
7.5kw |
11kw |
15kw |
|
風機電機功率 |
15kw |
30kw |
45kw |
|
出料電機功率 |
0.75kw |
1.5kw |
2.2kw |
|
主軸轉速 |
5600r/min |
3550r/min |
2250r/min |
|
分級輪轉速 |
6000r/min |
4000r/min |
2400r/min |
|
生產能力 |
100-500kg/h |
200-1000kg/h |
500-3000kg/h |
|
風機風量 |
1200m3/h |
2400m3/h |
6000m3/h |
|
風機壓力 |
≈1300mpa |
≈1300mpa |
≈1200mpa |
|
外形尺寸 (長×寬×高)(mm) |
5000*1200*2400mm |
6000*1200*2400mm |
8000*1500*2400mm |
|
重量 |
1200kg |
2000kg |
5700kg |
